TRI平臺測試解決方案
TR518、TR5001壓床夾具
TR8001 真空、氣動夾具
TR8001 Dual Stage、Dual Well 夾具
測試速度快
結構簡單，易于維護
夾具價格相對較低，制作容易，交期短
- 產(chǎn)品詳情
- 文件下載

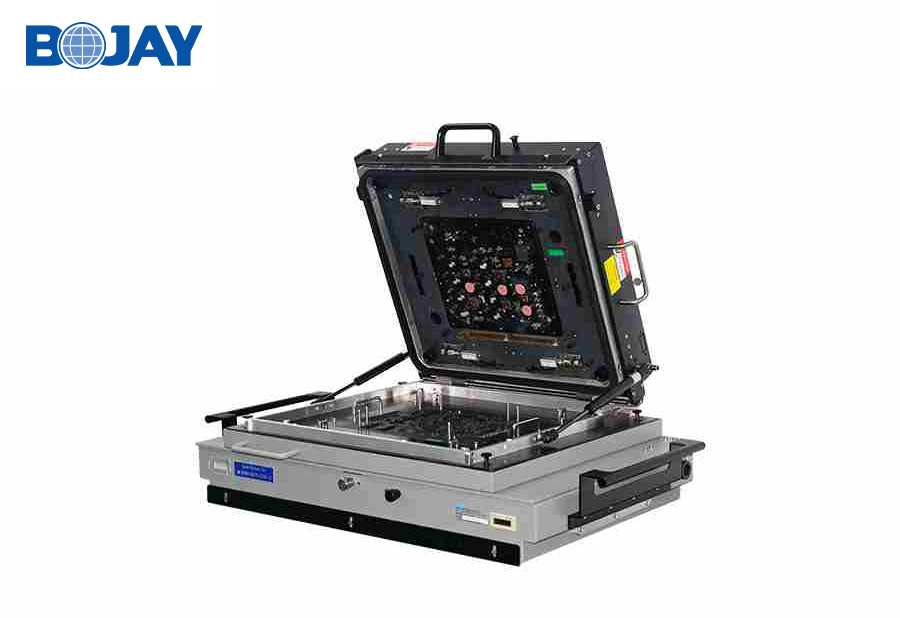

TR518、TR5001壓床夾具參數(shù)
設計標準 | 標準 KIT 載板銑讓位工藝 縮孔技術 |
氣壓要求 | 氣壓: 0.6-0.7 Mpa |
外形尺寸 | 650(L) * 500(W) * 195(H)mm |
最大可測板尺寸 | 520(L) * 350(W)mm |
最多可測點數(shù) | 3328pcs |
重量 | 15-32KG |
顏色 | 灰色 |
主要材料 | 纖維板&鐵板 |

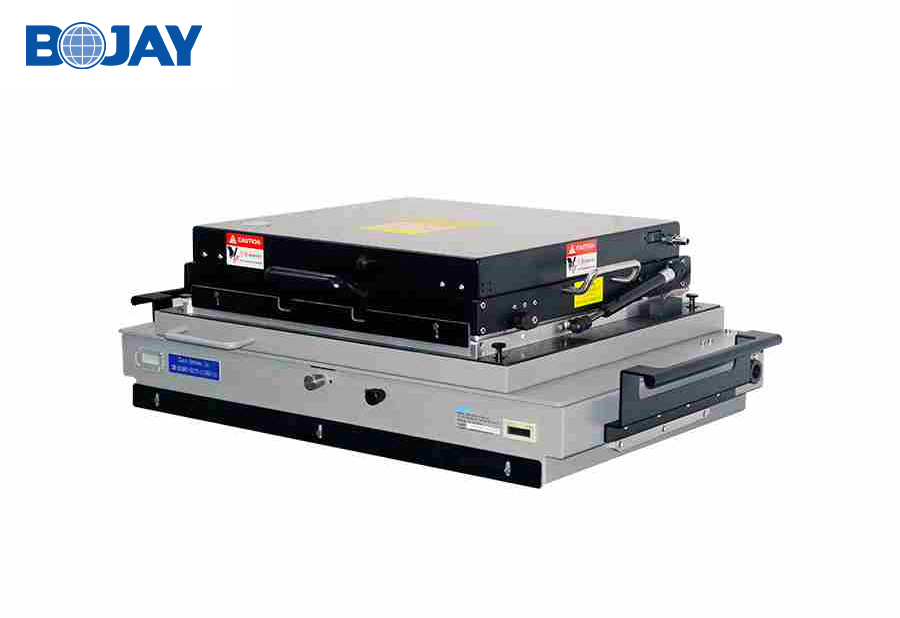

TR8001真空夾具
設計標準 | 標準 KIT 載板銑讓位工藝 縮孔技術 |
真空要求 | 真空度: 0.6-0.8 bar |
標準外形尺寸 | 886(L) * 546(W) * 245(H)mm |
最大可測板尺寸 | 500(L) * 400(W)mm |
最大可測點數(shù) | 3584pcs |
重量 | 50KG |
顏色 | 黑色&灰色 |
主要材料 | 鋁合金&纖維板 |
